工程简介:

郑家坝水电站地处留坝县太白河下游，距留坝县城35km。工程主体项目主要由引水枢纽、输水系统、电站厂区、机电及金属结构四部分组成，工程属于v等小（2）型工程，引水枢纽、厂房等建筑物级别为5级，导流标准为3-5年一遇洪水。

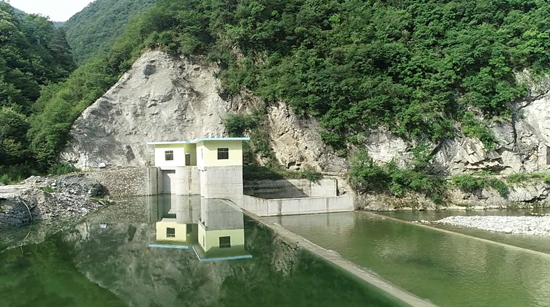

引水枢纽位于江口镇桑园村桑园沟沟口下游约260m处，距上一级（桑园坝电站）发电厂房约550m，由溢流坝和冲沙闸组成，其中：溢流坝采用全断面溢流，坝体溢流长度为65.5m，设计泄洪流量q设=527m³/s，校核泄洪流量q校=943m³/s；冲沙闸布置在坝左侧，两孔，尺寸为3m×3m（宽×高）。

输水系统由进水闸、输水隧洞、前池、压力管道等组成，其中：进水闸紧靠冲沙闸左侧布置，内设检修闸门和工作闸门，拦污栅尺寸为4m×2m（宽×高），检修、工作闸门尺寸为4m×2m（宽×高）；输水隧洞布置于河道左岸，总长5459.8m，由隧洞和明涵组成，设计引水流量11m³/s,隧洞比降为1:2000，设计水深2.8m，采用城门洞形断面，断面净尺寸为3×4.3m；前池由渐变段、前室和进水室组成，长51.93m，底宽6m，深度为9.7m；电站采用单管联合供水方式，压力管道主管管径为1800mm，总长117.68m，平均坡度为42°，支管管径分别为1000mm及700mm两种分别引水至三台水轮机。

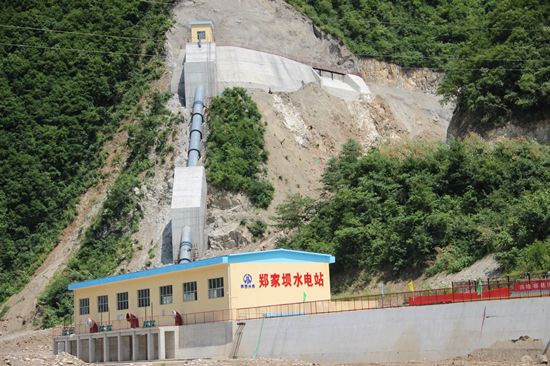

电站厂区位于河道左岸（郑家坝对岸），由主厂房、升压站、尾水渠、办公生活设施及进场路等组成，其中：厂房为地面式厂房，主厂房尺寸为11.5m×42.4m、副厂房尺寸为5.0m×42.4m共700㎡，布置在太白河左岸坡脚。

机电及金属结构主要由水轮发电机组、电气主接线、金属结构及启闭设备、消防等组成，其中：郑家坝水电站系径流式电站，设计水头为60.8m，保证流量为0.75m3/s（保证率为80%），保证出力383kw，布置三台机组，容量为5000kw（2×2000kw 1×1000kw），年利用小时数为2773小时，年发电量1386万kw·h。
